Рассмотрим построение системы WLL на примере системы TANGARA Wireless, пред­ставляющей собой цифровую радиосистему для абонентского доступа, построенную по мето­ду FDIWVTDD и работающую в диапазоне частот 864-868 МГц [46, 47].

Система TANGARA Wireless разработана компанией SAT, одним из лидеров телеком­муникационной промышленности во Франции и во всем мире. По мере расширения внедре­ния система доукомплектовывается дополнительными электронными блоками, модернизиру­ется программное обеспечение. В одной из последних модификаций специально для условий России предусмотрен конвертер сигнализаций. TANGARA Wireless имеет первый в России сертификат на систему радиодоступа с подключением к сети ТфОП не только по аналоговым абонентским линиям, но и по цифровым трактам со скоростью 2048 кбит/с.

Структура системы TANGARA Wireless представлена на рис. 6.3.

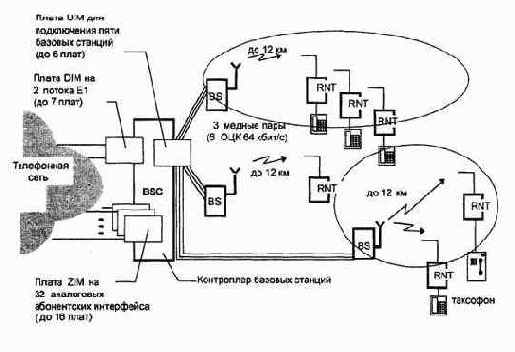

Рис. 6.3. Структура системы TANGARA Wireless


Контроллер базовых станций {BSC), управляющий базовыми станциями и абонент­скими терминалами, устанавливается обычно в помещениях АТС и подключается к ТфОП через различные типы интерфейсов - по 2-проводным   аналоговым   линиям с сигнализацией по шлейфу или по трак­там 2 Мбит/с G.703 с сигнализациями R2/R1.5  или  V.5.1.   Контроллер BSC обеспечивает возможности централи­зованного сетевого управления через систему IONOS. Один контроллер обслуживает до 512 абонентов при под­ключении к АТС по 2-проводному ана­логовому интерфейсу или до 960 або­нентов при подключении по цифровым трактам Е1. Для увеличения общей ем­кости системы радиодоступа несколько контроллеров могут объединяться об­щей системой управления. К ВВС могут быть подключены до 30 шестиканальных базовых радиостанций, до 96 двухканальных, 48 четырехканальных или любые их комбинации.

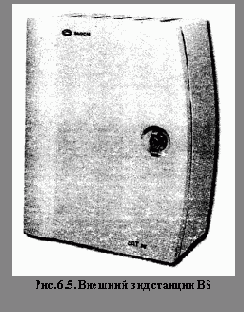

Базовая станция (BS) обладает модульной структурой и поддерживает от 2 до 6 радиоканалов. В зависимости от нагрузки в сети и допуски вероятности отказов каждая  базовая станция обслужива­ет от 6 (выделенные кана­лы постоянного соедине­ния) до 80 абонентов.
Ре­комендуемое число - 40 абонентов на одну BS. С целью увеличения числа обслуживаемых абонентов и увеличения зоны радиопокрытия несколько BS могут объединяться и соз­давать BS.
Соединение между BSC и BS осуществляется по медным парам (по трем парам с диаметром жилы 0,9 мм на расстояние до 11 км) без применения дополнительного каналообразующего или линей­ного оборудования. Обес­печивается дистанционное питание базовых станций. При необходимости со­единение может быть осуществлено через ра­диорелейные линии, спут­никовые системы или цифровые транспортные сети.

Абонентский терминал (RNT) представляет собой блок малых размеров спроектированный специально для легкого настенного монтажа в помещениях абонента или в общественных телефонах-автоматах. К нему может присоединяться компактная направленная или штыревая антенна. В зависимости от типов антенн и усилителей допустимое удаление RNT от базовой станции составляет 5-12 км в условиях прямой видимости
Интерфейс RNT с телефонным аппаратом аналогичен интерфейсу телефонной станции. К RNT могут подключать­ся телефонные аппараты любых конструкций, автоответчи­ки, факсимильные аппараты, модемы и т.д. Интерфейс предусматривает сигналы переполюсовки и 12/16 кГц сиг­налы тарификации для телефонов-автоматов.
Потребление мощности RNT составляет 450 мВт без нагрузки. Это допускает длительный режим автономной работы, а также использование рентабельных солнечных батарей. По заказу блок RNT комплектуется встроенной батареей резервного питания, обеспечивающей работу блока в течение пяти часов непрерывного разговора.
С системой TANGARA Wireless также могут приме­няться мобильные трубки, поддерживающие стандарт СТ-2. Мобильные абоненты могут работать в пределах одной ба­зовой станции, а также после перерегистрации в зоне дей­ствия других базовых станций того же контроллера BSC.




Управление. Система централизованного сетевого управления обеспечивает контроль всего вышеперечисленного оборудования.


Она допускает дистанционное конфигурирование всей сети с центрального пункта, мониторинг ошибок в каналах связи, загрузку программного обеспечения.
Основные характеристики системы TANGARA Wireless представлены в табл. 6.4.
Приложения. В зависимости от плотности распределения абонентов предусмотрены различные конфигурации системы TANGARA Wireless: для районов с высокой (в пригородах и городах) и низкой -(в сельской местности) плотностью абонентов.
На рис. 6.7 и 6.8 показаны конфигурации системы TANGARA для типичной сети беспро­водного доступа в жилых городских и пригородных районах и сельской местности соответст­венно.

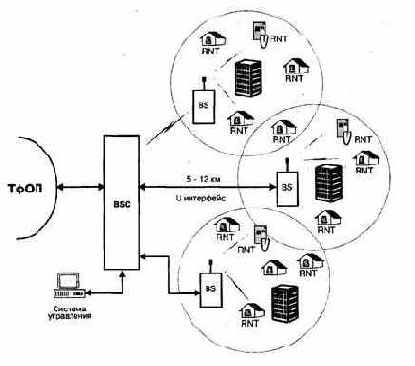

Рис. 6.7. Конфигурация системы TANGARA Wireless для типичной сети беспроводного доступа в жилых городских и пригородных районах


Таблица 6.4. Основные характеристики системы TANGARA Wireless (TANGARA RD)
Общесистемные параметры
 Значения параметра
Максимальное число абонентов на один контроллер
 512
Тип системы
 Цифровая
Поддерживаемый стандарт радиосвязи
 СТ-2
Способ разделения каналов
 FDMA
Диапазон рабочих частот
 864-868,2 МГц
Необходимость частотного планирования сот
 Нет
Ширина полосы канала
 100 кГц
Организация дуплексной передачи
 TDD
Тип кодирования и скорость передачи речи
 ADPCM, 32 кбит/с
Максимальная скорость передачи данных
 Факс - 9,6 кбит/с, модем - 14,4 кбит/с (V.34)
Максимальное число базовых станций, подключаемых к одному контроллеру
 96 - 2-канальных или 48 - 4-канальных или 30 - 6-канальных станций или любые комбинации
Число радиоканалов, поддерживаемых одной базовой станцией
 От 2 до 6
Число абонентов (ориентировочно), поддерживаемых одной базовой станцией
 От 30 до 80
Максимальная дальность радиосвязи между базовой станцией и абонентским терминалом (радиус соты)
 12 км при многосекторной антенне на базовой станции и направленной антенне на абонент­ской стороне (имеется 8 типов антенн для ра­диуса "сот" от 0,3 до 12 км)
Выходная мощность передатчика базовой станции
 0,01 Вт на канал (для компенсации затухания в кабеле может поставляться усилитель мощ­ностью до 0,5 Вт)
Максимальное удаление базовой станции от контроллера базовых станций
 11 км по трем парам (при диаметре жилы 0,9 мм) или по тракту Е1 на неограниченное расстояние (по оптоволокну или РРЛ)
Рабочий диапазон температур, °С
 Антенные системы -40 ... +80 Базовые станции -20 ... +55 Абонентские терминалы -10 ... +55
Интерфейс контроллера базовых станций с АТС
 Вариант 1: Двухпроводный абонентский Вариант 2: G.703 (с сигнализацией R.2 MFC / R1.5 MFS)
Максимальное удаление контроллера базовых станций от АТС
 При включении по абонентским линиям сопро­тивление шлейфа не должно превышать 240 Ом (около 1,8 км по кабелю ТПП 0,5). При включении по цифровому стыку затухание в линии не хуже 6 дБ (около 800 м)
Тип телефонного аппарата
 С импульсным или тональным набором
Параметры абонентского терминала
 Значения параметра
Тип
 Переносная радиотрубка, стационарный блок
Излучаемая мощность
 0,01 Вт на канал (для компенсации затухания в кабеле может поставляться усилитель мощ­ностью до 0,5 Вт)
Тип и расположение антенны стационарного терминала
 Направленная или всенаправленная антенна, расположенная внутри или снаружи здания

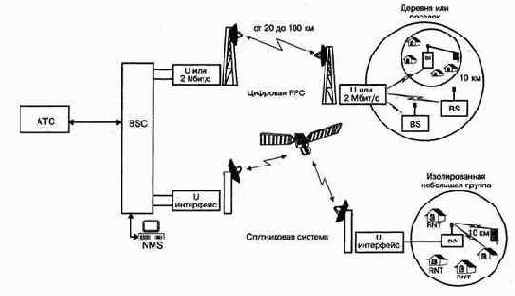

Рис. 6.8. Конфигурация системы TANGARA Wireless для типичной сети беспроводного доступа в сельской местности
Экономические аспекты. Система TANGARA Wireless позволяет рентабельно прораба­тывать несколько сценариев. Особенно хорошо система подходит для жилых районов со средней плотностью проживания в пригородных или сельских ра00нах. При определенных условиях технология позволяет обеспечить рентабельность телефонизации и малонаселенных областей сельской местности. На рис. 6.9 показано распределение затрат при создании се­тей WLL на оборудовании TANGARA Wireless. Как видим, основная часть себестоимости ло­жится на абонентские терминалы RNT, которые могут закупаться) не сразу, а по мере необхо­димости. Затраты на установку и организацию связи между BS и BSC (передача) невелики по сравнению с другими системами WLL. Себестоимость "базового" оборудования сети радио-доступа, составляющая так называемые начальные затраты, оценивается в 15-35% в зависи­мости от числа абонентов. Это один из лучших показателей для аппаратуры WLL.
Опыт внедрения. На сегодняшний день система TANGARA Wireless эксплуатируется в ряде развивающихся стран. Новые проекты разворачиваются в Колумбии, Марокко, Тунисе и в Зимбабве. В России рассматривается несколько десятков проектов по внедрению системы TANGARA. Опытная зона развертывается в Московской области.
Полный сервис по разработке спецификации, поставке, монтажу и вводу в эксплуата­цию системы TANGARA Wireless обеспечивает технический центр фирмы SAT в России, соз­данный на базе ЗАО "НТЦ НАТЕКС".

Рис. 6.9. Распределение затрат при создании сети доступа на
 оборудовании TANGARA Wireless
