Применение технологий HDSL для
Эксплуатируемые в настоящий момент на магистральных линиях (прежде всего в пригородной зоне) системы высокочастотного уплотнения типа КАМА и К-60 дороги в эксплуатации и требуют дорогостоящего регламентного обслуживания. Кроме того, необходимость предоставления новых услуг и повышения качества связи требуют цифровизации линий связи. Одним из решений в этой области может быть замена оборудования типа КАМА и аналогичного на цифровые системы передачи.
При такой замене на существующем магистральном кабеле с диаметром жил 1,2 мм может быть достигнута скорость передачи 2 Мбит/с по двум парам в режиме полного дуплекса. В качестве оборудования линейного тракта может быть использовано оборудование WATSON2 или WATSONS с линейными регенераторами.
В качестве оконечных мультиплексоров может быть использован мультиплексор MXLP или FMX фирмы SAT (Франция) или любой аналогичный ИКМ-мультиплексор. Мультиплексор обеспечивает непосредственную стыковку с существующим коммутационным оборудованием, а также с любыми системами цифровых АТС или узлами сетей передачи данных.
Линейный тракт
Система HDSL WATSON2 основана на использовании линейного кодирования 2В1Q, а система WATSONS - кодирования САР-64. Обе системы позволяют организовать дуплексную передачу потока 2 Мбит/с по двум кабельным парам. Длина регенерационного участка в системе WATSONS несколько больше. Вместе с тем, регенератор для WATSONS является более сложным и дорогим, чем для WATSON2, поэтому целесообразность применения конкретного типа оборудования может быть определена после изучения схемы трассы.
Ниже (в табл. 4.6) представлены основные данные по линейным параметрам оборудования WATSON для кабеля с диаметром жилы 1,2 мм.
Таблица 4.6. Линейные параметры оборудования WATSON
|
Оборудование |
Длина регенерационного участка, км |
Максимальное число регенераторов |
Максимальная длина, км |
|
WATSON2 |
14 |
2(7) |
42(112) |
|
WATSONS |
18 |
-(7) |
-(144) |
В скобках указаны данные для специального линейного регенератора на основе модулей LTD WATSON и блоков дистанционного питания производства НТЦ НАТЕКС.
В случаях, когда длина участка между пунктами усиления оборудования КАМА/К-60 превышает указанную выше, необходимо предпринять следующие действия:
1. Проверить путем соединения двух модулей WATSONS, не будет ли установлена связь на требуемой длине (часто это бывает возможным - данные, приведенные в таблице, являются ориентировочными).
2. Установить новый регенераторный пункт в разрыв кабеля, желательно на равном расстоянии от ближайших пунктов регенерации.
Поскольку предложенное в данном пункте решение требует организации цифровой передачи по кабельным парам, невозможно гарантировать отсутствие влияния на соседние пары кабеля, нагруженные аппаратурой высокочастотного уплотнения. В свою очередь, наилучшие результаты по дальности передачи оборудования WATSON также достигаются при отсутствии на соседних парах аналоговых систем. Поэтому, в случае использования кабелей с числом жил более 4-х, рекомендуется одновременная замена всех систем передачи, нагружающих данный кабель. Если это невозможно, то предпочтительно использовать оборудование WATSONS с линейным кодированием САР, так как оно наименьшим образом влияет на соседние пары и наименее чувствительно к высокочастотным шумам.
Оконечное оборудование
В качестве оконечного оборудования необходимо использовать мультиплексор временного разделения с возможностью работы как с соединительными линиями (СЛ), так и с абонентскими линиями (АЛ) и цифровыми интерфейсами. Такая необходимость связана с тем, что по организованным с помощью HDSL цифровым трактам в будущем может потребоваться и организация передачи данных и прямых абонентских подключений. Одним из наиболее эффективных решений для этой цели является мультиплексор RESICOM-MXLP или FMX производства SAT (Франция).
Конструктивно мультиплексор RESICOM-MXLP выполнен в виде 19" кассеты BMXI, приспособленной для крепления в стойках различных конструкций.
Платы имеют формат, соот ветствующий Рекомендации 917 МЭК. Доступ к соединениям всех плат обеспечивается спереди.
Мультиплексор MXLP включает в себя блоки группового оборудования, к которым подключаются платы различных портов, предназначенных для конкретных случаев применения (рис. 4.18).
Плата СТМ (плата группового тракта) реализует главные функции системы передачи вместе с функциями управления и контроля. Она поддерживает два стыка со скоростью 2048 кбит/с и импедансом 120 Ом и два стыка с импедансом 75 Ом в соответствии с рекомендацией ITU-T G.703.
Плата CIE добавляет мультиплексору MXLP дополнительные функции управления, контроля и технического обслуживания, включая централизованное управление и сбор статистики.

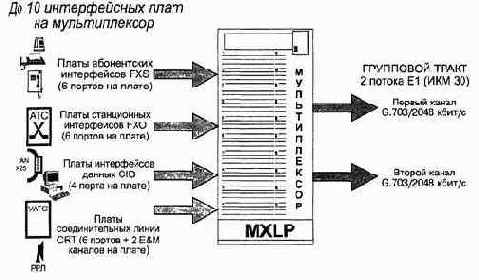

Рис. 4.18. Структура мультиплексора RESICOM-MXLP
Основными платами низкоскоростных окончаний являются платы абонентских интерфейсов FXS, станционных интерфейсов FXO, интерфейсов данных CID и соединительных линий CRT. Функции плат портов наглядно представлены на рис. 4.18. Платы FXS и FXO обеспечивают стандартные интерфейсы с абонентским оборудованием (телефонный аппарат, телефакс, модем, таксофон) и телефонными станциями (любой системы). Платы CRT обеспечивают межстанционные соединения с сигнализацией Е&М, а платы СЮ - непосредственное подключение цифровых устройств, например, компьютеров или маршрутизаторов локальных сетей.
