Оборудование HDSL


Производством оборудования HDSL занимается несколько десятков зарубежных компа­ний. Основным параметром оборудования HDSL считается дальность его работы. Этот пара­метр практически на 100% определяется типом используемого линейного кодирования (см. выше). По этому параметру все оборудование, использующее кодирование 2В10, как правило, равноценно - то есть обеспечивает одинаковую дальность и помехоустойчивость. Системы с модуляцией САР несколько превосходят оборудование 2В1Q по ключевым параметрам (даль­ность и помехоустойчивость), однако практически идентичны по этим параметрам между собой.

Оборудование HDSL отличается наличием/отсутствием различных дополнительных функ­ций, различным энергопотреблением, наличием режимов резервирования и т.д. Это обуслав­ливается применением различных наборов микросхем, отличиями в программном обеспечении, конструкторской разработке и т.д. Помимо линейных параметров, с точки зрения большинства пользователей, можно выделить следующие характеристики аппаратуры HDSL, на которые по­лезно обратить внимание при выборе ее типа.

Варианты конструктивного исполнения. Как правило, оборудование HDSL выпускается в двух основных конструктивах: "настольном" и "стоечном". Под "настольным" понимается ав­тономный блок на одну линию HDSL, не требующий для своей работы какого-либо общего для нескольких трактов HDSL оборудования. "Настольный" конструктив чаще всего используется на "абонентском" конце линии или же, в сетевых приложениях, в тех точках, где количество линий HDSL не превышает одной-двух. "Стоечный" конструктив, напротив, представляет собой общую для нескольких блоков HDSL конструкцию, как правило, выполненную в виде модульной кассе­ты стандартного размера (19") с общим блоком питания и иногда блоком управления. "Стоеч­ный" конструктив удобен для применения в узлах сетей, откуда исходит множество линий HDSL. Некоторые фирмы предлагают также варианты конструктива minirack - когда один-два блока HDSL устанавливаются непосредственно в 19" стойку.
Такой конструктив, как и настоль­ный, применяется при небольшом числе трактов HDSL в узле, но часто оказывается удобнее настольного в сетевых приложениях, где большинство другого оборудования (например, мар­шрутизатор или УАТС) уже смонтировано в 19" стойку. Таким образом, один-два блока HDSL устанавливаются в тот же конструктив, причем нет необходимости в установке избыточной в этом случае 19" модульной кассеты. Наконец, некоторые из систем HDSL имеют специальный конструктив для регенератора, применение которого необходимо тогда, когда длина линии превышает допустимые значения (см. выше). Конструктив регенераторов делается таким обра­зом, чтобы обеспечить установку в колодцах и, как правило, предусматривает установку не­скольких регенераторов (то есть регенераторов для нескольких трактов HDSL) в одном корпусе.

Варианты электропитания. "Стоечный" вариант оборудования HDSL всегда должен иметь возможность электропитания от станционных батарей напряжением 48-60 В постоянного тока. "Настольный" и minirack блоки, как правило, имеют электропитание от бытовой сети на­пряжением 220 В переменного тока. Полезной является функция электропитания настольного или minirack модуля от сети 48-60 В постоянного тока, так как в сетевых приложениях эти блоки часто ставятся в помещениях телефонных станций (узлов), где предпочтительнее использова­ние гарантированного электропитания. Другой необходимой функцией электропитания "на­стольных" и minirack блоков является дистанционное фантомное электропитание (по сигналь­ным линиям). В этом случае при установке оконечных (или абонентских) блоков HDSL для со­хранения энергонезависимости работы сети не требуется применение источников бесперебой­ного питания, так как вся сеть HDSL запитывается от станционных батарей гарантированного питания. Блок HDSL, установленный на центральном узле, преобразует входное напряжение 48-60 В в напряжение дистанционного питания (как правило, около 100-150 В), которое ис­пользуется оконечным блоком HDSL.


Функция дистанционного электропитания позволяет также легко организовать регенератор HDSL путем соединения двух блоков "спина к спине" с двух­сторонней подачей дистанционного питания на них.

Выбор пользовательских интерфейсов. На стороне линии модем HDSL имеет линей­ный интерфейс с кодом 2B1Q или САР, определяемый фирмой-производителем оборудования (за исключением стандартизованных собственно линейного кодирования и энергетических па­раметров сигнала). На стороне пользователя, то есть на стороне модема HDSL, подключаемого к устройствам пользователя, интерфейс, напротив, является стандартным, полностью отвечаю­щим международным спецификациям для достижения совместимости с пользовательским обо­рудованием. Наиболее широко применяемым в телефонии является интерфейс Е1 со скоростью передачи 2 Мбит/с, регламентируемый рекомендацией ITU-T G.703. Такой интерфейс обеспечивается всеми производителями оборудования HDSL. Интерфейс Е1 может предусматривать различные варианты деления на кадры (фреймы), в частности, в соответствии с рекомендацией G.704 или ISDN PRA (NT1). Многие модемы HDSL не производят деления на кадры, работая лишь в "прозрачном" режиме. Такой режим, однако, не позволяет обеспечить ряд важных функций резервирования (см. ниже), поэтому наиболее универсальное оборудование HDSL поддерживает разбиение на кадры. Для применения оборудования в сетях передачи данных (часто и при применении в сетях мобильной связи) важным является наличие интерфейсов, по­зволяющих программировать скорость по интерфейсу пользователя от 64 кбит/с до 2 Мбит/с с шагом 64 кбит/с (напомним, что в технологии HDSL линейная скорость при этом остается не­изменной). Таких интерфейсов несколько, например, V.35, V.36, Х.21. Наиболее часто исполь­зуется V.35, наличие других интерфейсов важно при разнообразии типов пользовательского оборудования. Некоторые системы позволяют установить два цифровых интерфейса, каждый из которых работает со скоростью N*64 кбит/с, при этом суммарная скорость по двум интер­фейсам не превышает 2048 кбит/с.


Наличие такой функции позволяет организовать два неза­висимых цифровых канала по единственному тракту HDSL. Для связи локальных сетей или выхода в Интернет применяется Ethernet интерфейс, как правило, 10BaseT.

Режимы резервирования и защиты. Как и любое другое оборудование передачи, сис­темы HDSL предусматривают резервирование. В случае необходимости обеспечить полное ре­зервирование тракта Е1 применяется защита типа 1+1. Две пары модемов HDSL включаются в этом случае параллельно, желательно с использованием пар из разных кабелей. В случае вы­хода из строя одного из трактов (по причине выхода из строя кабельной пары или самой сис­темы HDSL), передача осуществляется по второму тракту, другими словами, обеспечивается 100% горячее резервирование. Второй способ защиты, называемый partial mode, позволяет со­хранить частичную работу тракта Е1 при обрыве одной из пар. В системах HDSL, обеспечиваю­щих такой способ защиты, по обоим парам дублируется передача временных интервалов TSO и TS16, временные интервалы TS1-TST5 и TS17-TS31 назначаются на ту или иную кабельную па­ру. При обрыве одной пары временные интервалы, запрограммированные как "приоритетные", передаются по оставшейся в работе паре, вторая половина временных интервалов теряется. Благодаря тому, что TSO и TS16 дублируются по обоим парам, сохраняется работоспособность оконечного оборудования, например мультиплексоров или телефонных станций, естественно с потерей половины каналов.

Система управления. Оборудование HDSL нуждается в управлении. Наиболее часто для программирования локального блока HDSL применяется обычный последовательный интер­фейс, управление реализуется с компьютера, эмулирующего работу алфавитно-цифрового терминала, например типа VT100. В некоторых случаях обеспечивается также дистанционное конфигурирование, когда с локального терминала обеспечивается управление удаленным устройством HDSL, управляющая информация передается по тракту HDSL с использованием "избыточной" пропускной способности (суммарная линейная скорость по линейному тракту HDSL выше, чем скорость по пользовательскому интерфейсу - 2048 кбит/с).




Наиболее сложной в реализации является централизованная система управления, позволяющая централизованно осуществлять контроль работы и управление многими сотнями систем HDSL, установленных на обширной территории. Связь между блоками HDSL, помимо использования HDSL трактов, осу­ществляется через глобальные сети, например, типа Internet, X.25 или Frame Relay. Централи­зованное сетевое управление осуществляется по определенным протоколам, которые могут быть частными, то есть применяемыми только одной фирмой-производителем, или стандарт­ными, то есть описанными в международных рекомендациях. Для систем HDSL особую важ­ность имеет наличие стандартных протоколов управления, например, SNMP или SMIP, так как в этом случае покупатель оборудования HDSL может использовать уже установленные у него единые средства сетевого управления (например, управляющие коммутационным оборудова­нием) для управления линиями HDSL. Некоторые производители оборудования HDSL реализуют в своих системах также частные протоколы некоторых фирм, широко поставляющих технику связи. Это облегчает для оператора задачу интеграции управления HDSL с существующей сис­темой централизованного сетевого управления.

Диагностика линии. Пара модемов HDSL представляют собой достаточно точный изме­рительный прибор, показаний которого достаточно для оценки качества линии и определения параметров цифрового тракта. Большинство систем позволяют пользователю оценить соотно­шение сигнал/шум на проверяемой линии. Некоторые системы позволяют проводить полный мониторинг линии в соответствии с рекомендацией G.826.

Параметры некоторых наиболее известных систем HDSL сведены в табл. 4.3. В табл. 4.4 представлены параметры некоторых HDSL систем, реализующих модуляцию САР.

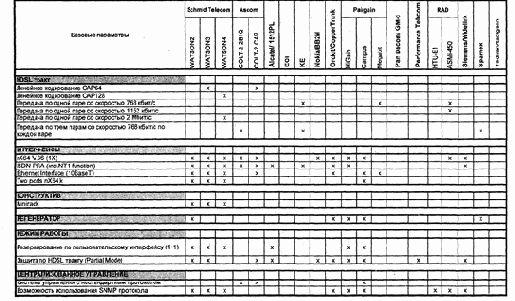

Таблица 4.3. Сравнительные характеристики оборудования HDSL



* Стандартные (общие для всех изделий) параметры: 2 пары; интерфейсы G 703/G.704, nx64k V35, nx64k X.21; оконечный блок с локальным или дистанционным питанием; конструктив стоечный и настольный; управление через последовательные интерфейсы с терминала типа VT100



** Во всех системах, где не отмечено наличие линейного кодирования САР64 или САР128, применяется кодирование 2B1Q

Таблица 4.4. Сравнение систем, реализующих САР модуляцию

LGHD-2000D Standalone (LG)

 CAPSPAN-2000 Standalone (C-Com)

 WATSON3 Table Top (Schmid)
Питание

 220 В 50 Гц

 220 В 50 Гц

 40-60 В, Адаптер 220 В
Потребляемая мощность, Вт

 9

 12(8)

 6
Дистанционное питание

 нет

 есть, 180 В пост.

 120 В пост.
Управление

 с локальной клавиатуры и ЖКИ, RS-232 (VT100) только на корзине, ПО для Windows)

 RS-232(VT100)

 RS-232 (VT100), централизованное сетевое управление через Х.25 или Ethernet, протоколы SNMP, CMIP, частные протоколы IMS Nokia, XMP Bosch
Интерфейсы

 E1(T1),V.35

 E1(T1),V.35

 Е1 , V.35, V.36, Х.2 (2 порта N*64 до 1 Мбит/с каждый порт, ISDN PRI, Ethernet (Bridge)
Резервирование по поль­зовательскому интерфейсу

 нет

 нет

 Е1 (1+1)
Защита по HDSL тракту

 нет

 нет

 при обрыве одной пары сохраняется половина временных интервалов
Режим работы

 2 пары

 2 пары

 2 пары или 1 пара (половина потока)
Внешняя синхронизация, кГц

 нет

 2048

 2048
Измерение качества линии

 S/N

 нет

 S/N, G.826
Сбор статистики (ошибки)

 нет

 Errored Seconds (ES), SES

 ES, SES, ESR%, BBER%
