Последняя миля


Архитектура оборудования DLC-E


Современная концепция построения абонентских распределительных сетей предусмат­ривает установку оконечных устройств сети в непосредственной близости от абонента, тем самым снимается необходимость в укладке большого количества медных кабельных линий и создается возможность легкого внедрения новых услуг, таких как ISDN и передача данных (Internet). При этом предусматриваются гибкие топологии создания абонентских выносов, та­кие как "линия", "звезда", "дерево" и т.д. Наилучшим образом такой концепции соответству­ет применение мультиплексоров-концентраторов типа DLC-1100E (Digital Loop Carrier), осно­ванных на технологии компании AFC (США). На первом этапе строительства сети, когда большое количество коммутационного оборудования и систем передачи являются аналоговы­ми, целесообразно использовать оборудование DLC для подключения к сети через аналого­вые интерфейсы. В дальнейшем, по мере цифровизации сети, а также по мере распростра­нения международного стандарта сигнализации V.5 для цифровых абонентских мультиплексо­ров-концентраторов, подключение мультиплексоров DLC к сети будет осуществлено по циф­ровому интерфейсу Е1 (G.703) путем замены части канальных плат. Высвобождающиеся при этом канальные платы, благодаря их универсальности, можно будет использовать на других участках сети, где сохранится аналоговое оборудование.

Важной особенностью такого решения является возможность отказа от оконечных стан­ций на тех участках сети, где достаточно количество соединительных линий или возможно их уплотнение с применением оборудования HDSL, позволяющего уплотнять 2-проводные со­единительные линии в 30-60 раз.

По своей архитектуре оборудование DLC представляет собой мультиплексор временно­го разделения с широким набором пользовательских и линейных интерфейсов. В станцион­ном терминале мультиплексора обеспечивается объединение множества абонентских или со­единительных линий в один высокоскоростной цифровой групповой поток, в абонентских терминалах производится обратное разуплотнение индивидуальных каналов.
Абонентские терминалы устанавливаются в местах концентрации абонентов (рис. 7.5). Мультиплексор-концентратор DLC- 1100E позволяет организовать выносы до 2000 номеров, при этом обору­дование для обслуживания 120 абонентов размещается в одной кассете стандартного разме­ра (19 дюймов).

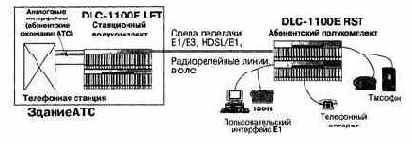

Рис. 7.5. Схема установки оборудования DLC-1100E

Важной функциональной возможностью мультиплексора DLC-1100E является функция автоматической динамической концентрации, принцип действия которой пояснен на рис. 7.6.

Обычный мультиплексор временного разделения (рис. 7.6 а) обеспечивает разделение временных интервалов группового потока и их преобразование в требуемый пользователь­ский интерфейс, например, аналоговый телефонный канал. При этом число пользовательских каналов (телефонных линий) в точности равно числу первичных временных интервалов (ос­новных цифровых каналов - ОЦК). Например, если два мультиплексора временного разделе­ния связаны трактом Е1, содержащим 32 временных интервала (из которых 30 являются ин­формационными, а 2 служебными), то они могут обеспечить доступ 30 абонентам. Именно по такой схеме были построены все системы передачи типа ИКМ-30. Мультиплексоры для СД нового поколения, каким является DLC-1100E, реализуют функцию автоматической динамиче­ской концентрации (рис. 7.6 б). В этом случае временные интервалы в соединительной линии Е1 закрепляются за определенной абонентской линией только на время разговора. Это озна­чает, что 30 ОЦК соединительной линии с учетом статистического распределения нагрузки, может быть достаточно для обслуживания большего числа абонентов, вплоть до 960 (как по­казано на рисунке). Естественно, расчет коэффициента концентрации должен делаться по тем же принципам, по которым рассчитывается число соединительных линий оконечных телефон­ных станций в зависимости от числа абонентов, их категории и т.д. Режим динамической кон­центрации позволяет значительно сократить затраты на строительство линейных сооружений, а в большинстве практических применений вообще избежать такого строительства путем уп­лотнения существующих медных линий аппаратурой HDSL.



Конструктивно DLC- 1100E представляет собой модульное оборудование, состоящее из станционного терминала и одного или нескольких абонентских терминалов (рис. 7.7). Каждый терминал может содержать до восьми 19-дюймовых кассет (по количеству необходимых те­лефонных номеров), соединенных между собой высокоскоростной оптической линией связи. Два станционных терминала могут объединяться между собой.

Модульная кассета и источник питания (резервированный) являются универсальными. Кассета содержит два слота для источников питания, два служебных слота для процессорно­го блока, модули сопряжения с дополнительными кассетами и 22 слота общего назначения. Один процессорный модуль обслуживает все кассеты в терминале. Слоты общего назначения могут использоваться в произвольном порядке для установки плат канальных или линейных интерфейсов.

Система управляется с помощью персонального компьютера с любого из терминалов (станционного или абонентского). Программное обеспечение позволяет производить конфи­гурацию (в том числе программирование назначений временных интервалов - CROSS­CONNECT), обслуживание, аварийный надзор, самодиагностику, учет нагрузки, сбор стати­стики, администрирование.

Максимальная емкость одного станционного или абонентского терминала оборудования DLC-1100E составляет 8 кассет, то есть 960 линий. Однако существует возможность удвоения этой емкости, причем с использованием одной пары оптических волокон. На рис. 7.8 пред­ставлена схема включения оборудования DLC-1100E совместно с мультиплексором разделе­ния по длинам волн МРПВ (Wavelength Division Multiplexer - WDM).

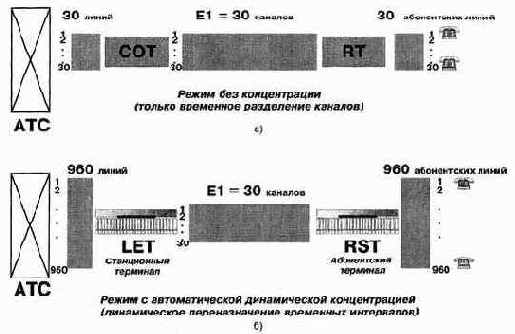

Рис. 7.6. Автоматическая динамическая концентрация

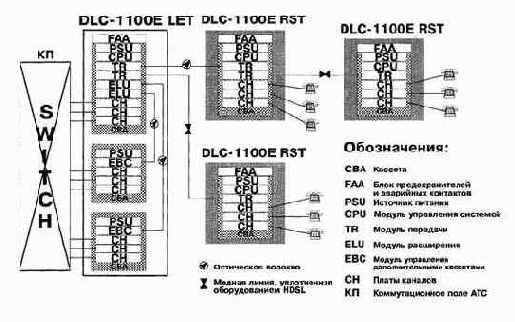

Рис. 7.7. Схема компонентов системы DCL-1100E

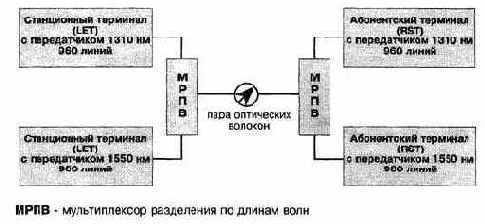

Рис. 7.8. DLC-1100E в конфигурации на 1920 линий

Топологии построения выносов могут быть самыми разнообразными. На рис. 7.9-7.11 представлены некоторые примеры конфигураций.

Оборудование DLC обладает гибким набором линейных интерфейсов, через которые осуществляется соединение станционного и абонентских терминалов.



Оптический интерфейс необходим для непосредственного подключения к оптическим волокнам. Скорость составляет 49,152 Мбит/с, прием и передача ведется раздельно по двум волокнам, длина волны лазерного излучателя 1310 нм или 1550 нм.

Электрический интерфейс (Е1 со скоростью 2 Мбит/с или ЕЗ со скоростью 34 Мбит/с) необходим в случае использования цифровых транспортных сетей, обеспечивающих прозрач­ную передачу цифровых потоков (например, сеть SDH). Электрический интерфейс также по­зволяет подключать аппаратуру через тракты HDSL или радиорелейные линии, а на неболь­ших расстояниях (до 1 км по Е1) соединять элементы системы непосредственно.

Оборудование линейного тракта HDSL представляет особый интерес, так как оно позво­ляет использовать существующий медный кабель для организации высокоскоростной связи между станционным и абонентским терминалами. Оборудование WATSON2 и WATSONS, на­пример, обеспечивает организацию 30 ОЦК (основных цифровых каналов 64 кбит/с) на двух кабельных парах, а оборудование WATSON4 - на одной паре. Дальность работы оборудова­ния представлена в табл. 7.1.

Таблица 7.1. Дальность работы оборудования HDSL серии WATSON

Допустимая длина линии, км
Диаметр жилы, мм

 Без регенераторов, ориентировочно
WATSON2

 WATSONS

 WATSON4
0,4

 ДО 4

 4-5

 3-4
0,6

 до 6

 6-7

 4-5
0,8

 до 9

 10-12

 6-7
1,2

 до 18

 14-18

 10-13
Скорость передачи, кбит/с

 Для WATSON4 Multi-Speed в зависимости от скорости (диаметр жилы 0,5 мм)
128

 8,8
384

 7,9
1024

 5,9
1536

 5,1
2048

 4,5

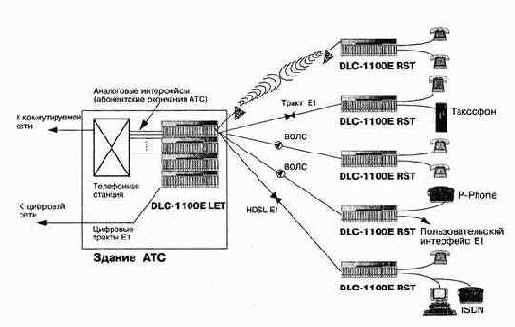

Рис 7.9. Конфигурация ЗВЕЗДА

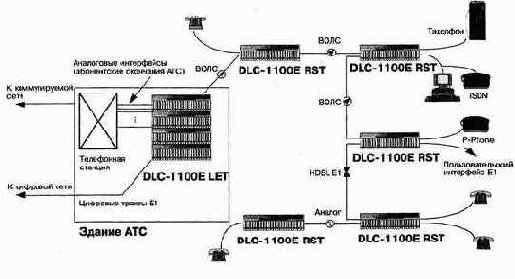

Рис. 7.10. Конфигурация ДЕРЕВО



Рис. 7.11. Конфигурация ЛИНИЯ

Как видно из таблицы, при использовании для связи городского кабеля (типа ТПП 0,4/0,5 мм) обеспечивается расстояние 4-5 км. При применении же магистрального кабеля с диаметром жилы 1,2 мм длина регенерационного участка составляет до 22 км.

Оборудование DLC позволяет подключать любые типы абонентских устройств, как ана­логовых (телефон, факс, модем), так и цифровых (ЭВМ, маршрутизаторы и т.д.).



Набор пользовательских канальных интерфейсов ( то есть интерфейсов на стыке с або­нентом) включает в себя: аналоговый абонентский 2-проводный интерфейс с сигнализацией по шлейфу, аналоговый интерфейс с сигнализацией Е&М, цифровой интерфейс (V.24 или V.35), интерфейс U ISDN.

Станционные интерфейсы предусматривают подключение к аналоговым АТС (по або­нентскому 2-проводному стыку или 2-/4-проводному интерфейсу Е&М), цифровым АТС (по стыку Е1 с сигнализацией V.5.1 или V.5.2). Предусматривается цифровой интерфейс (V.24/V.35) для возможного включения в узел сети передачи данных и интерфейс ISDN.

Концентратор DLC-1100E является высоконадежным и простым в установке и эксплуа­тации устройством. Как станционные, так и абонентские терминалы не требуют регламентно­го обслуживания. Абонентские терминалы могут поставляться в комплекте с монтажными шкафами (для наружной или внутренней установки), оснащенными батареями гарантирован­ного питания.

Оборудование DLC-1100E позволяет решить подавляющее большинство задач построе­ния сети абонентского доступа. При этом все "общие" модули оборудования (кассеты, источ­ники питания, блоки аварийной сигнализации) являются универсальными. Монтаж оборудова­ния может быть осуществлен в шкафах для размещения на улицах (рис. 7.12). Шкаф оснаща­ется системами поддержания температуры, кроссом, батареей питания.



Рис. 7.12. Размещение оборудования в уличном монтажном шкафу

Архитектура сети может гибко изменяться путем простой замены канальных или линей­ных плат. В сочетании с автоматическими средствами защиты и резервирования, применяемыми в DLC-1100E, вышеприведенные функциональные возможности делают систему DLC-1100Е одним из наиболее экономичных и простых в эксплуатации решений ОСД.
