Доработка импортных ТА


Предлагаю доработку вызывной части импортных телефонных аппаратов ("FeTap", "Siemens", "TriTel", "Philips") и их адаптацию к координатным АТС.



Я работаю на АТС координатной системы типа АТСК-100/2000 и столкнулся с таким явлением — при вызывном сигнале (звонке) эти аппараты либо не звенят вообще, либо слегка "подзванивают" во время действия напряжения индуктора.

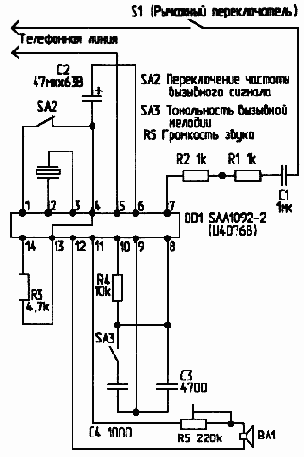

Рис.1.

Эти явления наблюдаются обычно в дневное и вечернее время, а ночью и утром аппараты звенят нормально.

Выяснилось, что если частота "индуктора" ниже 30 Гц, эти аппараты не звенят. А частота индуктора на АТСК составляет 25 Гц.

При изучении вызывной части ТА я выяснил, что все эти аппараты содержат вызывную микросхему типа SAA1092-2 либо ее аналог фирмы Telefunken U4076B.

На АТС европейских стран частота индуктора составляет 50 Гц.

Микросхема содержит функцию переключения частоты принимаемого вызывного сигнала (до 30 Гц и выше 30 Гц).

В телефонном аппарате у этих микросхем вывод 1 не задействован, что соответствует частоте вызывного сигнала 50 Гц.

При доработке ТА я соединил вывод 1 микросхемы с выводом 4 (общий провод).

После этого аппарат стал звонить нормально в любое время и на любой АТС координатной системы. Я доработал более 30 аппаратов, и все они работают нормально.

На схеме вызывной части ТА доработка — это кнопка SA2.

При разомкнутой кнопке ТА работает с индуктором с частотой более 30 Гц, а при замкнутой — менее 30 Гц
