И как оно работает?
Думаю, что описания отдельных компонентов рассматриваемого зарядного устройства вполне достаточно для того, чтобы понять, что оно из себя представляет. Теперь же можно перейти к описанию практических экспериментов, проведенных над этим устройством и оценить его, так сказать, в действии. Итак, приступим:

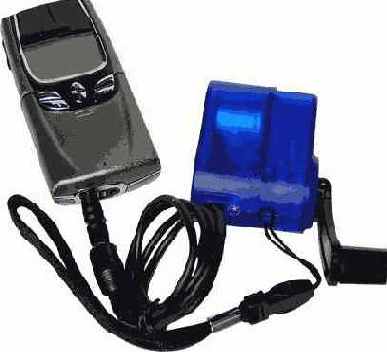

Для приведения зарядного устройства в рабочее состояние и соединения его с мобильным телефоном необходимо выполнить четыре простейших операции. Включить в разъем динамо-машины удлинительный кабель. Включить в разъем удлинительного кабеля переходник, подходящий для соединения с мобильным телефоном, батарею которого необходимо подзарядить. Включить переходник в разъем этого мобильного телефона. После этого можно раскрыть складную рукоятку динамо-машины и воспользоваться готовым к работе зарядным устройством.
Пользоваться им как нельзя просто. Достаточно всего лишь вращать рукоятку динамо-машины с частотой, достаточной для того, чтобы на экране подзаряжаемого мобильного телефона индицировался процесс зарядки батареи. Информация, напечатанная на картоне, вложенном в упаковку зарядного устройства, гласит, что достаточно вращать ручку динамо-машины в течение трех минут с частотой 2-2.5 оборота в секунду. После этого, по заявлению производителя, пользователю будет обеспечено от трех до пяти минут мобильной связи. Что же, подключаем готовое к работе зарядное устройство к первому попавшемуся под руку мобильному телефону (им оказался Nokia 8850) и проверяем обещания производителя.
Следует учесть, что эксперименты проводились с мобильным телефоном, батарея которого была разряжена естественным путем, когда телефон находился в состоянии ожидания вызова. При этом, с момента выключения телефона из-за разряда батареи и до начала проведения экспериментов прошел один час.
Кстати, еще до начала экспериментов с мобильным телефоном, в целях безопасности было проверено и еще одно заявление производителя. Имеется в виду выходное напряжение динамо-машины. Измерения показали, что напряжение на выходе данного агрегата составляет 6.4 В, без нагрузки! По всей видимости, заявляя о том, что выходное напряжение ограничивается 6-ю Вольтами, производитель имел в виду работу устройства под нагрузкой.
Итак, вращаем рукоятку динамо-машины и наблюдаем за дисплеем телефона.
Так как телефон пролежал целый час, как было указано выше, после выключения из-за разряда батареи, то индикатор процесса зарядки включается не сразу. Вполне естественно, что чем дольше телефон пролежит в выключенном состоянии с разряженной батареей, тем больше придется трудиться пользователю, до того как начнется процесс подзарядки.
Поэтому я бы рекомендовал, если имеется такая возможность, начинать подзарядку сразу после отключения телефона. Но это просто рекомендация и давайте все же вернемся к работе устройства. А оно действительно работает. Что касается требуемой для подзарядки частоты вращения рукоятки динамо-машины, то в случае с мобильным телефоном Nokia 8850 вполне хватило 1.7 оборота в секунду (приблизительно 100 оборотов в минуту). Но для полноценного питания других телефонов может потребоваться и несколько большая частота вращения.
По мнению же производителя, рукоятку следует вращать с частотой 2-2.5 оборота в секунду (120-150 оборотов в минуту). По всей видимости, это утверждение сделано с "запасом", что, в общем-то, не так уж и плохо. А вот утверждение того же производителя о том, что трех минут такой подзарядки телефона достаточно для трех, или даже пяти минут телефонного разговора, мягко говоря, является не корректным. Судите сами, - для телефона данное зарядное устройство является просто источником питания, точно так же, как и его штатный сетевой блок питания или, например, автомобильное зарядное устройство. Если хотите, то можете самостоятельно провести эксперимент, - подключите телефон с разряженной батареей к штатному сетевому адаптеру, дождитесь когда на дисплее телефона появится индикатор процесса подзарядки и затем заряжайте батарею в течении трех минут.
В случае с испытуемым телефоном, то есть с Nokia 8850, трехминутной подзарядки хватило лишь на то, чтобы телефон смог включиться, найти сеть, и сделать попытку установить соединение. Сделать попытку означает, что телефон сообщал о том, по какому номеру он начинает дозвон, и сразу же выключался, иногда даже не успевая сообщить о полном разряде батареи.
Телефоны же с большим энергопотреблением после трехминутной подзарядки могут выключаться почти сразу после включения, еще в процессе поиска сети.
В общем, все зависит от конкретной модели мобильного телефона, но трех минут вращения рукоятки для нормальной последующей работы телефона явно недостаточно (разве что в качестве часов, да и то не продолжительное время). Однако, это еще не повод для того, чтобы ставить крест на рассматриваемом зарядном устройстве. Во-первых, можно не ограничиваться тремя минутами вращения рукоятки динамо-машины, тем самым продлив время подзарядки батареи мобильного телефона. Во-вторых, для тех, у кого нет времени ждать, существует и еще один вариант заставить телефон функционировать при помощи все того же рассматриваемого зарядного устройства. Вариант этот не так комфортен как обычный разговор по телефону с заряженной батареей, но в экстренных случаях и он вполне пригоден. Смысл этого варианта заключается в том, что по телефону можно разговаривать прямо во время подзарядки батареи. Безусловно, реализовать это без подручных будет не так легко, ведь при наборе номера, да и при самом разговоре придется одновременно и держать телефон и вращать рукоятку динамо-машины. Такую процедуру гораздо удобнее проделывать вдвоем, когда один человек держит мобильный телефон и осуществляет вызов, а другой в это время держит динамо-машину и вращает ее рукоятку. Думаю, большинство будет согласно с тем, что это не очень-то комфортно. В довесок к этому, звук, издаваемый динамо-машиной во время работы, также может изрядно мешать во время телефонного разговора. Однако при всех описанных недостатках данный вариант использования зарядного устройства отбрасывать не стоит, ибо как я уже писал, в экстренных ситуациях и он вполне пригоден и чаще всего гораздо лучше, чем просто телефон с разряженной батареей, которым невозможно воспользоваться. Следующее, о чем стоит упомянуть, так это о нагрузке на рукоятку динамо-машины во время подзарядки батареи мобильного телефона.
Нагрузка эта не равномерна! Нетрудно догадаться, что зависит она от нагрузки на динамо-машину. Другими словами от тока, потребляемого мобильным телефоном в различные моменты времени в процессе подзарядки батареи. Ток этот может изменяться в довольно широких пределах, и, следовательно, усилие, требуемое для вращения рукоятки, может изменяться от совсем незначительного, до, скажем так, ощутимого. Нет, ничего сверхъестественного от пользователя зарядного устройства, конечно, не потребуется, но упомянуть о таком поведении динамо-машины я думаю, стоило хотя бы для того, что бы пользователи не пугались, думая, что их зарядное устройство неисправно. Как бы завершая тему подзарядки батарей мобильных телефонов, считаю должным сообщить, что зарядное устройство предназначено именно для подзарядки этих самых батарей. Не следует пытаться осуществить с его помощью полный цикл зарядки! Главная причина, по которой этого не следует делать, заключается в ресурсе динамо-машины. Описывая ее конструкцию, я упоминал, что шестерни зубчатой передачи изготовлены из пластика и, соответственно лишний раз нагружать их работой не следует. Так же, в процессе эксплуатации динамо-машины, не следует прикладывать слишком большие усилия при вращении рукоятки и значительно превышать рекомендованную частоту ее вращения. Увеличение частоты вращения рукоятки никоим образом не скажется на процессе подзарядки батарей, но за то может в значительной мере сократить срок службы шестерней зубчатой передачи. Описывая комплект рассматриваемого устройства, я вкратце упоминал, что оно многофункционально. В чем же заключается его многофункциональность? А заключается она в том, что помимо функции источника энергии динамо-машина, входящая в комплект устройства может выступать не только в роли источника энергии для подзарядки батареи мобильного телефона, но и автономно в роли обычного фонарика. Именно для этих целей в ее корпусе смонтирован светодиод. Пользоваться таким фонариком очень легко. Достаточно просто вращать рукоятку динамо-машины, при этом оставив разъем для подключения удлинительного кабеля свободным.
То есть, попросту ничего не подключать к динамо-машине. В этом случае, при вращении рукоятки, светодиод будет светиться, и устройство может выполнять функции фонарика, не требующего для своей работы никаких элементов питания. Практические эксперименты показали, что для полного свечения светодиода достаточно вращать рукоятку с частотой около полутора оборотов в секунду (83-90 оборотов в минуту), что полностью соответствует заявлению производителя устройства напечатанному на упаковке. При этом никаких значительных усилий от пользователя не потребуется, - рукоятка вращается очень легко, так как светодиод не представляет собой серьезной нагрузки для динамо-машины. Вращение рукоятки рассматриваемого агрегата с большей частотой никаких улучшений не принесет, - светодиод не будет светиться ярче, так как питающее его напряжение контролируется стабилизатором напряжения динамо-машины (аналогично процессу подзарядки батарей мобильных телефонов). Вот вроде бы все просто и ясно, но лично у меня все же остается один вопрос ответа, на который я думаю, не дождусь никогда. А не ясно мне, из каких таких соображений разработчики данного устройства решили использовать в качестве источника света светодиод красного свечения? На складах образовались излишки именно этих светодиодов и по этому их и установили в динамо-машину? А может быть это фонарь для походной фото лаборатории? Но почему тогда об этом нигде не упоминается? В любом случае, рассматривая данное зарядное устройство как фонарик, с сожалением приходится констатировать, что эффективность светодиода красного свечения крайне не велика. Впрочем, делать из этого трагедию тоже не стоит. Не думаю, что функция фонарика будет часто востребована. Если же она все-таки очень необходима, то можно рекомендовать самостоятельно заменить используемый в устройстве светодиод. Правда, для этого от пользователя потребуются хотя бы элементарные навыки работы с паяльником.
