ИНТЕГРАЛЬНЫЕ МИКРОСХЕМЫ ЛИНЕЙНЫХ СТАБИЛИЗАТОРОВ НАПРЯЖЕНИЯ


142ЕН5(А-Г), 142ЕН8(А-В), 142ЕН9(А-В) К142ЕН8(А-Е), К142ЕН9(А-Е) КР142ЕН5(А-Г, КР142ЕН8(А-Е)

Микросхемы 142ЕН5А—142ЕН5Г, КР142ЕН5А— КР142ЕН5Г, 142ЕН8А—142ЕН8В, К142ЕН8А—К142ЕН8Е, КР142ЕН8А—КР142ЕН8Е представляют собой интегральные стабилизаторы с фиксированным выходным напряжением, выполнен


ные по планарной диффузионной технологии с изоляцией диэлектриком, а микросхемы 142ЕН9А— 142ЕН9В, К142ЕН9А— К142ЕН9Е — с изоляцией р-n переходом. Все микросхемы предназначены для применения в стабилизированных источниках питания радиоэлектронной аппаратуры постоянного напряжения.

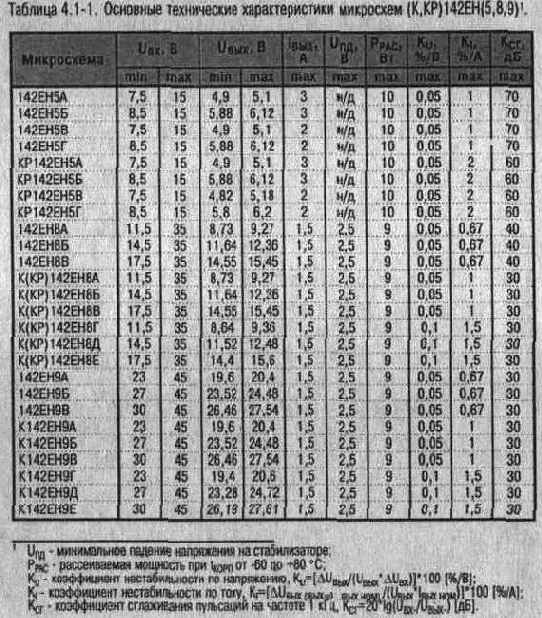

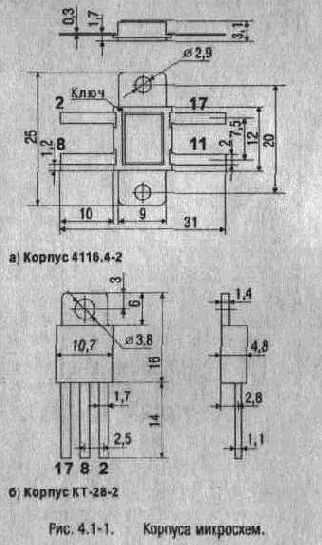

Конструктивно микросхемы 142ЕН5А—142ЕН5Г, 142ЕН8А—142ЕН8В, 142EН9А—142EН9В. К142ЕН8А—К142ЕН8Е, К142ЕН9А—К142ЕН9Е оформлены в прямоугольном металлокерамическом корпусе 4116.4-2 с четырьмя пластинчатыми выводами (рис. 4.1-1а). Для отвода тепла и крепления микросхемы предусмотрен фланец с двумя крепежными отверстиями.Микросхемы КР142ЕН5А—КР142ЕН5Г, КР142ЕН8А—КР142ЕН8Е выпускают в прямоугольном полимерном корпусе

КТ-28-2 с тремя пластинчатыми выводами (рис. 4.1-16). Для отвода тепла и крепления микросхем используется фланец с одним крепежным отверстием. Микросхемы крепят к печатной плате пайкой или через переходные элементы. Теплоотвод устанавливают на плату и привинчивают к нему микросхему.

Приборы расчитаны на длительную эксплуатацию в жестких условиях: при температуре окружающей среды от -60 до +125 °С, пониженном до 5 мм рт.ст. атмосферном давлении, воздействии инея и соляного тумана, механических перегрузок. Минимальная наработка на отказ — 50 000 часов, сохраняемость — 25 лет.
