Микросхема КР1008ВЖ29 представляет собой телефонный импульсный номеронабиратель для кнопочных телефонных аппаратов, имеющих матрицу клавиатуры 4x3. Она разработана на основе микросхемы КР1008ВЖ28 и, в отличие от нее, не имеет функций программирования импульсного коэффициента и межсерийного времени, так как эти функции практически не используются.



Кроме того, в состав микросхемы КР1008ВЖ29 введен конденсатор задающего генератора.

Распределение выводов обоих типов микросхем дает возможность изготовления многовариантной печатной платы, обеспечивающей возможность применения любой из них.

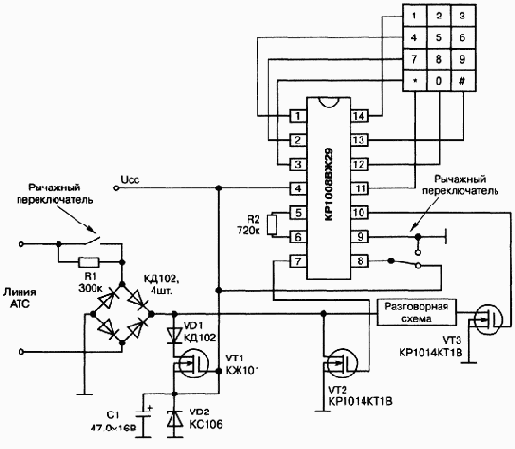

Микросхема изготовлена по КМОП технологии в пластмассовом 14-выводном корпусе типа 201.14-2. Схема включения микросхемы представлена на рисунке.

Назначение выводов:

1 - вход строки клавиатуры “4, 5, 6”;

2 — вход строки клавиатуры “7, 8, 9”;

3 — вход строки клавиатуры “*, 0, #”;

4 — напряжение питания;

5 - вход генератора;

6 — выход генератора;

7 — выход импульсного ключа;

8 - вход рычажного переключателя (0 - трубка снята, 1 — опущена);

9 — общий;

10 — выход разговорного ключа 2;

11 - выход столбца клавиатуры “1, 4, 7, *“;

12 - выход столбца клавиатуры “2, 5, 8, 0”;

13 — выход столбца клавиатуры “3, 6, 9, #”;

14 — вход строки клавиатуры “1, 2, 3”.

Электрические параметры

Статический ток потребления при опущенной трубке.......................<1 мкА

Динамический ток потребления при снятой трубке и отработке номера........<50 мкА

Выходной ток низкого и высокого уровней по выводам 7,10,11,12,13...................>75 мкА

Входной ток низкого уровня по выводам:

5, 8 ........................................>1 мк

А1, 2, 3,14 .................................>75 мк

Длительность программируемой паузы, заносимой в память кнопкой “*” ............4,2...4,4с

Период импульсов набора номера (при f = 16,2 кГц) ........................95...105 мс

Длительность межсерийной паузы ........798...8S2 мс

Импульсный коэффициент .................1,47...1,53

Допустимые и предельные режимы эксплуатации:

Напряжение питания ......................2,5...5,5В

в предельном режиме....................~0,5...+6В

Входное напряжение низкого уровня .......0...0,2 Un В

в предельном режиме .........................>0,5

Входное напряжение высокого уровня 0,8 Un...Un В

в предельном режиме...................<(Un+0,3)В

Выходной ток низкого уровня

по выв. 6, 7,10,12,13,14 ...................<100 мкА

в предельном режиме.....................<500 мкА

Выходной ток высокого уровня

по выв. 7,10,12,13,14 .....................<100 мкА

в предельном режиме....................<500 мкА
