Структура логических каналов управления
Каналы управления (ССН) обеспечивают передачу сигналов управления и синхронизации. Различают четыре вида каналов управления:
ВССН (Broadcast Control Channels) - каналы передачи сигналов управления; СССН (Common Control Channels) - общие каналы управления; SDCCH ( Stand-alone Dedicated Control Channels) - индивидуальные каналы управления; АССН (Associated Control Channels) - совмещенные каналы управления. Каналы передачи сигналов управления используются только в направлении с базовой станции на все подвижные станции. Они несут информацию, которая необходима подвижным станциям для работы в системе. Различают три вида каналов передачи сигналов управления ВССН:
FCCH (Frequency Correction Channel) - канал подстройки частоты, который используется для синхронизации несущей в подвижной станции. По этому каналу передается немодулированная несущая с фиксированным частотным сдвигом относительно номинального значения частоты канала связи;
SCH (Synchronization Channel) - канал синхронизации, по которому передается информация на подвижную станцию о кадровой (временной) синхронизации:
ВССН (Broadcast Control Channel) - канал управления передачей, обеспечивает передачу основных команд по управлению передачей (номер общих каналов управления тех из них, которые объединяются с другими каналами, в том числе и с физическими и т.д.).
Используются три типа общих каналов управления СССН:
РСН (Paging Channel) - канал вызова, используется только в направлении от базовой станции к подвижной для ее вызова:
RACH (Random Access Channel) - канал параллельного доступа, используется только в направлении от подвижной станции к базовой для запроса о назначении индивидуального канала управления;
AGCH (Access Grant Channel) - канал разрешенного доступа, используется только для передачи с базовой станции на подвижную (для выделения специального канала управления, обеспечивающего прямой доступ к каналу связи).
Выделенные индивидуальные каналы управления используются в двух направлениях для связи между базовой и подвижной станциями.
Различают два вида таких каналов: SDCCH/4 (Stand-alone Dedicated Control Channel)
- индивидуальный канал управления, состоит из четырех подканалов; SDCCH/8 (Stand-alone Dedicated Control Channel) - индивидуальный канал управления, состоит из восьми подканалов.
Эти каналы предназначены для установки требуемого пользователем вида обслуживания. По ним обеспечивается запрос подвижной станции о требуемом виде обслуживания, контроль правильного ответа базовой станции и выделение свободного канала связи, если это возможно.
Совмещенные каналы управления также используются в двух направлениях между базовой и подвижной станциями. По направлению "вниз" они передают команду управления с базовой станции, а по направлению "вверх" - информацию о статусе подвижной станции. Различают два вида АССН:
FACCH (Fast Associated Control Channel) - быстрый совмещенный канал управления, служит для передачи команд при переходе подвижной станции из соты в соту, т.е. при "эстафетной передаче" подвижной станции;
SACCH (Slow Assocaited Control Channel) - медленный совмещенный канал управления, по направлению "вниз" передает команды для установки выходного уровня мощности передатчика подвижной станции. По направлению "вверх" подвижная станция посылает данные, касающиеся уровня установленной выходной мощности, измеренного приемником уровня радиосигнала и его качества.
В совмещенном канале управления всегда содержится один из двух каналов: канал связи или индивидуальный канал управления.
Совмещенные каналы управления всегда объединяются вместе с каналами связи или с индивидуальными каналами управления. При этом различают шесть видов объединенных каналов управления:

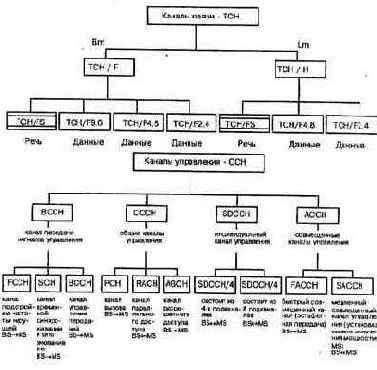

FACCH/F, объединенный с TCH/F; FACCH/H, объединенный с ТСН/Н; SACCH/TF, объединенный с TCH/F; SACCH/TH, объединенный с ТСН/Н; SACCH/C4, объединенный с SDCCH/4; SACCH/C8, объединенный с SDCCH/8. Состав и назначение логических каналов показаны на рис. 2.2.
рис. 2.2
