Принципы построения системы сетевого управления


В основу построения системы сетевого управления электросвязью (TMN) в стандарте GSM положена структурированная концепция МККТТ [6.1, 6.2], которая учитывает возможность разви тия и интеграции создаваемых и существующих сетей управления.

В соответствии с выбранной концепцией GSM TMN должна обеспечить организованную сете вую структуру для достижения взаимосвязи различных операционных систем (для TMN) и уст ройств связи (для PLMN) на основе согласованной архитектуры со стандартными протоколами устройствами сопряжения.

Концептуально TMN представляет собой отдельную сеть, которая сопрягается с PLMN в не скольких различных точках с целью получения от нее информации и контроля ее работы. Для обес печения управления TMN может использовать отдельные структурные части PLMN (например, сие тему сигнализации SS N7, В-канал в структуре канала связи ISDN). Исходя из общей концепц^ GSM TMN обеспечивает высокую степень гибкости, что отвечает различным технологическим услс виям построения PLMN и различным операторам.

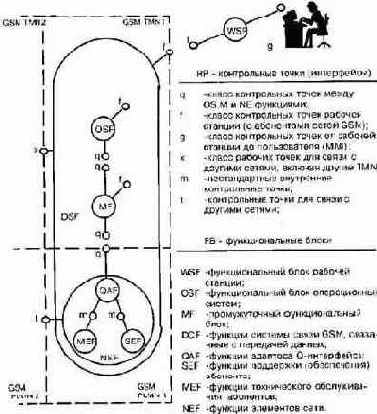

Функционально TMN обеспечивает средства для транспортировки и обработки информаци1 относящейся к управлению PLMN. Как показано на рис. 6.1, обобщенная функциональная архите” тура для GSM TMN и PLMN включает в себя OSF функциональные блоки операционных систе (OS), промежуточные функциональные блоки MF и функциональные блоки передачи данных DSI Они включают в себя основные функции TMN, что позволяет ей решать свои прикладные задач” TMN подключается к функциональным блокам элементов сети PLMN (NEF), а также непосредств^ но к функциональным блокам рабочей станции (WSF). Рабочая станция может непосредствень подключаться к различным элементам сети через внешние для TMN соединения.

RP - контрольные точки (интерфейсы)

q -класс контрольных точек между OS,M и NE функциями;

f -класс контрольных точек рабочей станции (с абонентами сетей GSM);

д -класс контрольных точек от рабочей станции до пользователя (ММ1); х -класс рабочих точек для связи с

другими сетями, включая другие TMN;


m -нестандартные внутренние контрольные точки;

t -контрольные точки для связи с другими сетями;

FB - функциональные блоки

WSF -функциональный блок рабочейстанции;

OSF -функциональный блок операционных систем;

MF -промужуточный функциональный блок;

DCF - функции системы связи GSM, связанные с передачей данных;

QAF -функции адаптора Q-интерфейса;

SEF -функции поддержки (обеспечения) абонента;

MEF -функции технического обслуживания абонентов;



NEF -функции элементов сети.



рис. 6.1

Контрольные точки, показанные на рис. 6.1, определяют концептуальные точки информационного обмена между функциональными блоками. Контрольная точка становится интерфейсом, когда функциональные блоки включаются в отдельные части оборудования [6.3].

Такая функциональная концепция GSM TMN обеспечивает выполнение функций сетевого управления на оборудовании PLMN (в смысле использования одних и тех же ресурсов для обработки), над операционными системами и промежуточными устройствами, ориентированными на сетевое управление.

Следует отметить, что в случае применения одного процессора для выполнения функций сетевого управления и функций связи, они всегда логически разделяются.
