Интерфейсное оборудование для радиотелефонов
Комплекс "Пульс - пилот - пульс"
От предыдущих вариантов этот отличается тем, что абонентский аппарат работает в режиме пульсового набора.
В телефонной линии ГТС осуществляется пульсовый набор.
Структура комплекса имеет следующий вид, рис.5:

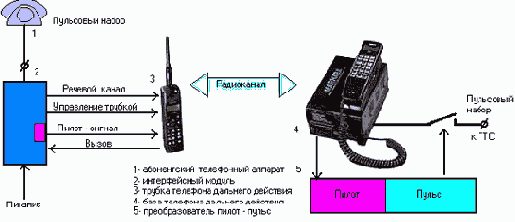

Рис.5.Сруктура комплекса "Пульс - пилот - пульс"
Особенностью комплекса является применение пилот - сигнала набора номера в речевом канале. Параметры пилот - сигнала отличаются от параметров DTMF сигнала. Например, пилотом могут быть прямоугольные импульсы частотой 1 кГц. Для передачи таких сигналов требуются более простые условия, чем для DTMF. Упрощается схема устройства в целом. Генератор пилот - сигнала в составе интерфейсного модуля обозначен сиреневым цветом. Пульсовый набор осуществляется с помощью специального преобразователя Пилот-Пульс, устанавливаемого в базовом блоке радиотелефона. Преобразователь получает пилот - сигнал из речевого канала базового блока, преобразует его в пульсовый сигнал и реализует пульсовый набор с помощью коммутационного элемента в цепи ГТС.
