Интерфейсное оборудование для радиотелефонов
Комплекс "DTMF - клавиатура -DTMF/ пульс"
Этот комплекс похож на предыдущий. Он применяется в тех случаях, когда:
-необходимо полностью использовать возможности радиотелефона;
Абонентская аппаратура работает в режиме DTMF (тонового) набора.
В телефонной линии осуществляется DTMF и / или пульсовый набор.
Структура комплекса имеет следующий вид, рис.2:

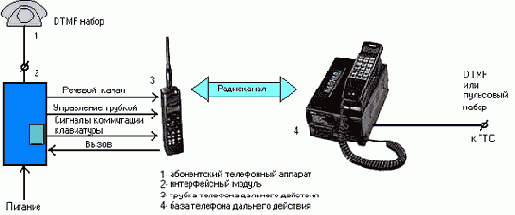

Рис.2.Структура комплекса "DTMF- клавиатура - DTMF / пульс"
Сигналы DTMF набора номера, генерируемые абонентским аппаратом, поступают в интерфейсный модуль, в котором преобразуются в сигналы коммутации клавиатуры радиотелефона. Преобразователь DTMF - Клавиатура в составе интерфейсного модуля обозначен зеленым цветом. В канале радиотелефона применяются сигналы набора номера собственного протокола. Базовый блок радиотелефона обеспечивает набор номера в цепи ГТС в стандарте, реализуемом базовым блоком: DTMF или пульс.
